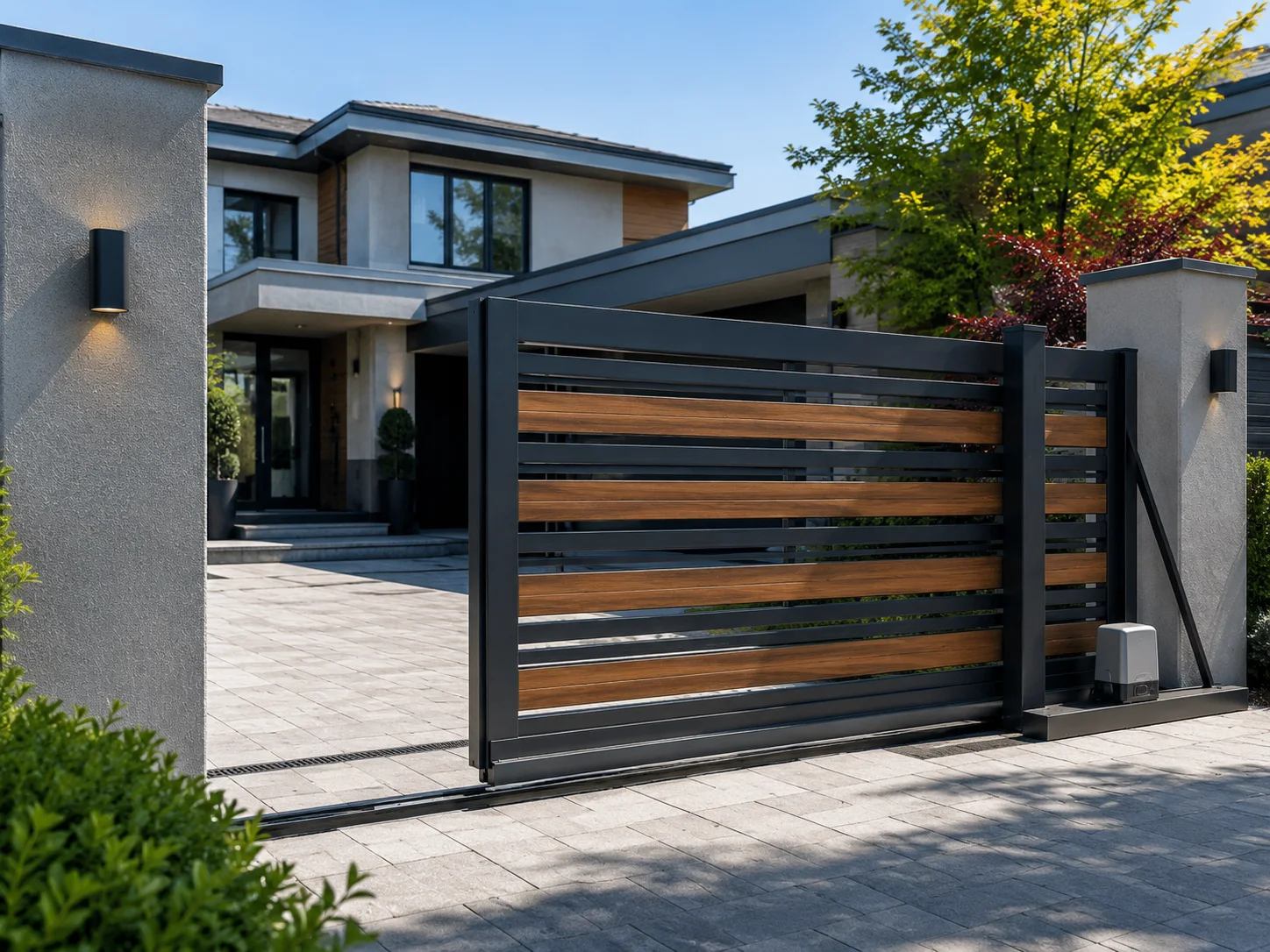

Sürgülü Kapı, kapı kanadının giriş açıklığı boyunca yatay yönde hareket ederek açılıp kapandığı kapı sistemidir. Bahçe, villa, site, apartman otoparkı, fabrika, depo, atölye ve ticari işletme girişlerinde kullanılabilir. Kapı kanadının içeri veya dışarı doğru dönmemesi sayesinde araç geçiş alanının önünde daha az hareket boşluğu gerektirir.

Sürgülü kapı uygulamasında yalnız giriş açıklığının ölçülmesi yeterli değildir. Kapının açıldığında toplanacağı yan alan, zemin yapısı, kapı ağırlığı, taşıyıcı profil, günlük açılma sayısı ve otomatik kullanım ihtiyacı birlikte incelenmelidir. Ölçü ve mekanik yapı doğru hazırlanmadığında kapı zor hareket edebilir, bir tarafa yatabilir, raydan çıkabilir veya motor üzerinde gereksiz yük oluşturabilir.

Sürgülü Kapı Uygulama Alanları

Sürgülü kapılar farklı genişlikteki araç ve yaya geçişlerinde kullanılabilir. Yapının kullanım şekline göre kapı kanadı sade profil, sac kaplama, dekoratif panel, ferforje, alüminyum veya ahşap görünümlü kaplama ile hazırlanabilir.

Villa ve müstakil ev bahçe girişleri
Site ve apartman otopark girişleri
Fabrika ve sanayi tesisi girişleri
Depo, antrepo ve lojistik alanları
Atölye ve iş yeri girişleri
Açık otopark ve kontrollü geçiş noktaları
Servis araçları ve ağır araç girişleri
Geniş açıklıklı ticari alanlar

Sürgülü Kapı Ölçüsü Nasıl Alınır?

Sürgülü kapı ölçüsünde geçiş açıklığı, kapının hareket yönü ve yan toplama mesafesi ayrı ayrı belirlenir. Kapı tamamen açıldığında geçiş alanını kapatmamalı ve kanat duvar, kolon, araç park alanı veya başka bir engelle karşılaşmamalıdır.

Kapı kanadı genellikle geçiş açıklığından daha uzun hazırlanır. Bunun nedeni kapalı konumda açıklığın tam olarak kapanması ve taşıyıcı sistemin dengeli çalışmasıdır. Konsol sürgülü kapılarda taşıyıcı kuyruk bölümü nedeniyle toplam kanat uzunluğu daha fazla olabilir.

Ölçü sırasında aşağıdaki noktalar kontrol edilir:

Net araç geçiş genişliği
Kapı kanadının toplanacağı yan mesafe
Zemin eğimi ve kot farkları
Kolon ve duvarların taşıma durumu
Motor için ayrılacak alan
Elektrik hattı ve kontrol kablolarının geçişi
Fotosel montaj noktaları
Yağmur suyu ve zemin tahliyesi

Raylı Sürgülü Kapı

Raylı sürgülü kapıda kapı kanadı zemine sabitlenen metal ray üzerinde hareket eder. Kapının alt bölümündeki tekerlekler ray boyunca ilerler. Bu sistemde rayın düz, sağlam ve kapının hareket ekseniyle uyumlu döşenmesi önemlidir.

Ray üzerinde taş, kum, çamur, buz veya metal parçası birikmesi kapı hareketini zorlaştırabilir. Tekerlek yüzeyleri aşındığında kapı ses yapabilir, titreşim oluşturabilir veya motor zorlanabilir. Bu nedenle ray ve tekerlek düzeni belirli aralıklarla kontrol edilmelidir.

Raylı sistemler sağlam zemin bulunan ve ray temizliğinin düzenli yapılabileceği alanlarda kullanılabilir. Ağır araç geçen bölgelerde rayın zeminle uygun şekilde bütünleşmesi gerekir.

Konsol Sürgülü Kapı

Konsol sürgülü kapı sisteminde geçiş açıklığının altında kesintisiz bir zemin rayı bulunmaz. Kapı kanadı, yan tarafta bulunan taşıyıcı makara grubu ve özel konsol profili üzerinde hareket eder.

Zeminde ray istenmeyen, yağmur suyu biriken, ağır araç trafiği bulunan veya rayın zarar görme ihtimali olan alanlarda konsol yapı tercih edilebilir. Konsol sistemde temel, taşıyıcı makara grubu ve kapı kanadının denge bölümü doğru hesaplanmalıdır.

Kapı ağırlığına uygun olmayan makara veya konsol profili zamanla esneme, sürtme ve hizalama sorunlarına neden olabilir. Taşıyıcı parçaların kapı ölçüsü ve toplam ağırlığına göre seçilmesi gerekir.

Manuel Sürgülü Kapı

Manuel sürgülü kapılar el gücüyle açılıp kapatılır. Hafif kapı kanatlarında ve günlük kullanım sayısının düşük olduğu girişlerde tercih edilebilir. Kapının elle rahat hareket etmesi için ray, tekerlek, rulman ve üst kılavuz makaraların uyumlu olması gerekir.

Manuel kapı zor açılıyorsa yalnız yağlama yapmak yeterli olmayabilir. Tekerlek aşınması, ray eğriliği, kapı kanadının yana yatması, üst kılavuzun sıkması veya zemin bozulması gibi mekanik nedenler kontrol edilmelidir.

Otomatik Sürgülü Kapı

Otomatik sürgülü kapıda hareket, kapı motoru ve kremayer sistemi üzerinden sağlanır. Motor dişlisi döndüğünde kapı kanadına sabitlenen kremayer hareket eder ve kapı yatay yönde açılıp kapanır.

Motor seçimi yapılırken yalnız kapının metre ölçüsüne bakılmaz. Aşağıdaki özellikler birlikte dikkate alınır:

Kapı kanadının toplam ağırlığı
Ray ve tekerlek sürtünmesi
Zemin eğimi
Kapının rüzgâr alan yüzeyi
Günlük açılma ve kapanma sayısı
Yoğun veya aralıklı kullanım
Kapının raylı ya da konsol yapıda olması
Elektrik kesintisinde manuel açma ihtiyacı

Kapıya göre düşük kapasiteli motor kullanılması açılma hızının düşmesine, motorun ısınmasına, dişli aşınmasına ve kontrol kartı üzerinde gereksiz yüke neden olabilir. Gereğinden büyük motor kullanılması ise tek başına iyi çalışma garantisi vermez. Mekanik yapı düzgün değilse güçlü motor da kapıyı sağlıklı çalıştıramaz.

Sürgülü Kapı Motoru Montajı

Sürgülü kapı motoru sağlam bir beton kaideye veya uygun çelik taşıyıcıya sabitlenir. Motor dişlisi ile kremayer arasındaki çalışma boşluğu dikkatli ayarlanmalıdır. Kapı ağırlığı motor dişlisinin üzerinde taşınmamalı, tekerlek ve ray sistemi üzerinde hareket etmelidir.

Kremayer kapı kanadına düz ve aynı eksende sabitlenmelidir. Kremayer hattında yükseklik farkı bulunursa motor hareket sırasında vuruntu yapabilir. Motor plakası, dişli yüksekliği ve kapının hareket hattı birlikte ayarlanır.

Elektrik bağlantıları dış ortam şartlarına uygun kutu ve kablo bağlantılarıyla hazırlanmalıdır. Kontrol kartı, motor kablosu, fotosel hattı, flaşör lamba ve buton bağlantıları gevşek bırakılmamalıdır.

Kumandalı Sürgülü Kapı

Sürgülü kapı uzaktan kumanda ile açılıp kapatılabilir. Kumanda alıcısı kontrol kartına bağlı çalışır. Kullanım ihtiyacına göre birden fazla kumanda tanımlanabilir veya kayıp kumandalar sistemden silinebilir.

Kumanda dışında farklı geçiş seçenekleri de kullanılabilir:

Duvar butonu
Anahtarlı şalter
Şifreli geçiş paneli
Kart okuyucu
Personel geçiş sistemi
GSM modülü ile telefon üzerinden kontrol
Akıllı ev kontrol ünitesi
Araç algılama sistemi

Fotosel ve Emniyet Sistemleri

Otomatik sürgülü kapılarda fotosel, geçiş alanında kişi, araç veya engel bulunup bulunmadığını kontrol eder. Fotosel ışını kesildiğinde kontrol kartına sinyal gönderilir. Kapının çalışma ayarına göre hareket durabilir veya kapı yeniden açılabilir.

Fotosellerin karşılıklı aynı hizada olması, lenslerinin temiz tutulması ve kablo bağlantılarının sağlam olması gerekir. Güneş ışığı, darbe, su, gevşek bağlantı veya kolon hareketi fotosel arızasına neden olabilir.

Kapının hareketli kenarında emniyet profili kullanılabilir. Bu parça temas algılandığında kapının hareketini durdurmaya yardımcı olur. Flaşör lamba, kapının çalıştığını çevredeki kişilere göstermek amacıyla kullanılabilir.

Sürgülü Kapı Limit Ayarı

Limit ayarı, motorun kapının tamamen açık ve tamamen kapalı konumlarını tanımasını sağlar. Limit noktaları doğru ayarlanmazsa kapı durdurucuya sert vurabilir, açıklığı tam kapatmayabilir veya motor gereğinden uzun süre çalışabilir.

Mekanik veya manyetik limit sistemleri kullanılabilir. Limit parçalarının kremayer üzerindeki konumu, kapının gerçek hareket mesafesine göre ayarlanmalıdır. Kapalı konumda kapı kilit noktasına düzgün oturmalı, açık konumda ise araç geçiş alanını daraltmamalıdır.

Sürgülü Kapı Arızaları

Sürgülü kapılarda mekanik, elektriksel veya kontrol kaynaklı arızalar görülebilir. Kapının hiç hareket etmemesi yalnız motor arızası anlamına gelmez. Elektrik beslemesi, sigorta, kontrol kartı, kumanda alıcısı, fotosel, limit anahtarı ve manuel kilit durumu birlikte kontrol edilmelidir.

Sık görülen arızalar şunlardır:

Kapının açılmaması veya kapanmaması
Motorun çalışıp kapının hareket etmemesi
Kapının yarıda durması
Kapının kapanırken yeniden açılması
Motor dişlisinden ses gelmesi
Kremayerin dişliden atlaması
Ray ve tekerleklerden sürtme sesi gelmesi
Kapının bir tarafa yatması
Kumandanın kapıyı çalıştırmaması
Fotoselin sürekli engel görmesi
Limit ayarının bozulması
Elektrik kesildikten sonra sistemin çalışmaması

Sürgülü Kapı Açılmıyor

Sürgülü kapı açılmıyorsa öncelikle elektrik beslemesi ve motorun manuel konumda olup olmadığı kontrol edilir. Kumanda ışığının yanması, kumandanın mutlaka doğru sinyal gönderdiği anlamına gelmez. Kumanda pili, alıcı kartı ve tanımlama bilgisi kontrol edilmelidir.

Motor sesi geliyor ancak kapı hareket etmiyorsa motor dişlisi, kremayer bağlantısı, kavrama mekanizması veya manuel serbest bırakma bölümü incelenir. Kapı elle de hareket etmiyorsa ray, tekerlek, kılavuz makara veya kapı kanadında mekanik sıkışma olabilir.

Sürgülü Kapı Kapanmıyor

Kapının kapanmamasının yaygın nedenlerinden biri fotosel ışınının kesilmesi veya fotosellerin hizasının bozulmasıdır. Kapı kapanmaya başlayıp tekrar açılıyorsa fotosel, motor kuvvet ayarı, emniyet girişi veya ray üzerindeki sürtme kontrol edilmelidir.

Kapı kapanış sonunda sert vuruyorsa limit noktası, yavaşlama ayarı veya mekanik durdurucu hatalı olabilir. Kapının zorlanarak kapanması motor ve kontrol kartı üzerinde ek yük oluşturur.

Sürgülü Kapı Tekerlek ve Ray Tamiri

Kapı tekerlekleri zamanla aşınabilir, rulmanları dağılabilir veya bağlantı noktaları gevşeyebilir. Tekerlek arızasında kapı aşağı doğru çöker, raya sürter veya motor zorlanır.

Ray eğilmiş, kırılmış veya zeminden ayrılmışsa kapının hareket ekseni bozulur. Hasarlı ray bölümü düzeltilmeli veya yenilenmelidir. Tekerlek değişiminde kapı ağırlığına uygun çap ve taşıma kapasitesi seçilmelidir.

Sürgülü Kapı Kremayer Tamiri

Kremayer, motor dişlisinden aldığı hareketi kapı kanadına aktarır. Kremayer bağlantıları gevşediğinde vuruntu ve boşluk oluşabilir. Kremayer yüksekliği değiştiğinde dişliler tam kavramaz ve zamanla aşınır.

Kırık, eğilmiş veya dişleri zarar görmüş kremayer parçaları değiştirilmelidir. Yeni parça montajında mevcut kremayer hattıyla aynı eksen korunmalıdır.

Sürgülü Kapı Bakımı

Düzenli bakım, kapının daha rahat hareket etmesine ve mekanik parçaların erken aşınmasının önlenmesine yardımcı olur. Bakım sırasında yalnız motor değil, bütün kapı sistemi kontrol edilmelidir.

Ray hattının temizliği
Tekerlek ve rulmanların kontrolü
Üst kılavuz makaraların ayarı
Kapı kanadı bağlantılarının kontrolü
Kremayer ve motor dişlisi hizası
Limit noktalarının kontrolü
Fotosel çalışma testi
Kumanda ve alıcı kartı kontrolü
Manuel açma mekanizmasının kontrolü
Elektrik kabloları ve bağlantı kutularının kontrolü

Elektrik Kesintisinde Sürgülü Kapı

Otomatik sürgülü kapı motorlarında manuel serbest bırakma mekanizması bulunabilir. Elektrik kesildiğinde uygun anahtar kullanılarak motor kavraması boşa alınır ve kapı elle hareket ettirilebilir.

Manuel açma işlemi sırasında kapı kontrolsüz bırakılmamalıdır. Eğimli zeminde bulunan ağır kapılar kendiliğinden hareket edebilir. Elektrik geri geldiğinde motor yeniden otomatik konuma alınmalı ve kapının hareketi test edilmelidir.

Sürgülü Kapı Yenileme ve Otomatikleştirme

Mevcut manuel sürgülü kapı, mekanik yapısı uygunsa motorlu sisteme dönüştürülebilir. Dönüşüm öncesinde kapının elle rahat hareket edip etmediği kontrol edilir. Zor hareket eden kapıya doğrudan motor bağlamak doğru değildir.

Tekerlek, ray, kılavuz makara ve kapı kanadı düzeltildikten sonra motor, kremayer, kontrol kartı, fotosel ve kumanda sistemi eklenebilir. Eski otomatik sistemlerde motor veya kontrol kartı yenilenerek kapının kullanım yapısı güncellenebilir.

Sürgülü kapı ürün yapısı ve model seçenekleri için Sürgülü Kapı ürün sayfası incelenebilir. Bahçe girişlerinde Yana Kayar Bahçe Kapısı, kapalı araç girişlerinde ise Garaj Kapısı seçenekleri kullanılabilir.

Sık Sorulan Sorular

Sürgülü kapı için ne kadar yan alan gerekir?

Yan alan ihtiyacı kapı açıklığına, kapı kanadının toplam uzunluğuna ve raylı ya da konsol sistem kullanılmasına göre değişir. Kapının tamamen açıldığında geçiş alanını kapatmaması gerekir.

Mevcut sürgülü kapıya motor takılır mı?

Kapı elle rahat hareket ediyor, ray ve tekerlek sistemi sağlam durumda bulunuyorsa mevcut sürgülü kapıya motor takılabilir. Montaj öncesinde kapı ağırlığı ve kullanım yoğunluğu kontrol edilir.

Sürgülü kapı motoru neden zorlanır?

Ray kirliliği, tekerlek aşınması, kremayer hizasızlığı, kapı kanadının eğilmesi, düşük motor kapasitesi veya yanlış kuvvet ayarı motorun zorlanmasına neden olabilir.

Kapı kapanırken neden yeniden açılıyor?

Fotoselin engel algılaması, fotosel hizasının bozulması, ray üzerindeki sürtme, emniyet girişinin aktif olması veya motor kuvvet ayarının düşük olması bu duruma neden olabilir.

Sürgülü kapı bakımı ne zaman yapılmalıdır?

Kullanım yoğunluğuna ve dış ortam şartlarına göre düzenli aralıklarla ray, tekerlek, motor, kremayer, fotosel ve limit ayarları kontrol edilmelidir. Ses, titreşim veya yavaşlama fark edildiğinde bakım bekletilmemelidir.

Elektrik kesildiğinde kapı nasıl açılır?

Motorun manuel serbest bırakma mekanizması uygun anahtarla açılarak kapı elle hareket ettirilebilir. İşlem sırasında üretici kullanım şekline uyulmalı ve ağır kapı kontrolsüz bırakılmamalıdır.
