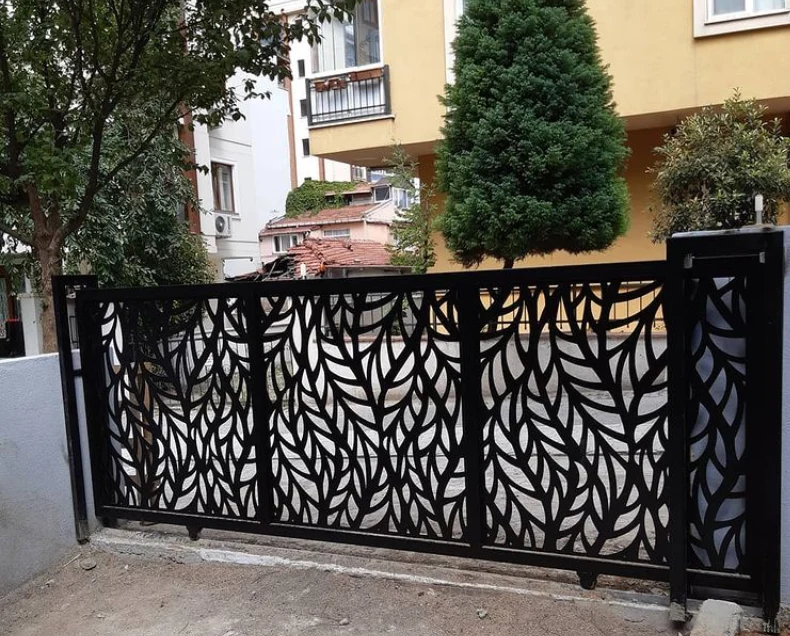

Kayar Kapı Rayı

Kayar Kapı Rayı, yana kayar kapının alt tekerlerini düz bir hat üzerinde taşıyan zemin profilidir. Raylı bahçe, depo ve fabrika kapılarında kapı ağırlığı tekerler üzerinden raya ve beton temele aktarılır.

Rayın küçük bir bölümündeki eğrilik bütün kapı hareketini etkileyebilir. Motor, kremayer ve üst kılavuz ayarları düzgün ray doğrultusuna göre yapılmalıdır.

Ray Profili

V kanal, yuvarlak kanal veya özel teker profiline uygun ray kullanılabilir. Teker ile ray geometrisi tam eşleşmelidir. Uyumsuz kanal tekerin yana tırmanmasına veya yüksek temas basıncına neden olabilir.

Ray Kapasitesi

Kapı ağırlığı, teker sayısı ve rayın betonla temas biçimi kapasiteyi belirler. Ağır sanayi kapısında ince ve seyrek destekli ray kullanılması ezilme ve oturma oluşturabilir.

Beton Temel

Ray altındaki beton kesintisiz, sağlam ve zemindeki oturmaya karşı yeterli olmalıdır. Yalnız yüzey şapına sabitlenen ray ağır kapı yükünde gevşeyebilir. Ankrajlar ray profilini eğmeden sıkılmalıdır.

Ray Ek Yerleri

Uzun girişlerde birden fazla ray parçası kullanılabilir. Ekler aynı eksende ve seviyede olmalıdır. Kaynak çıkıntısı veya küçük kot farkı teker her geçişte darbe yapar.

Araç Geçişi

Ray araç lastiği, forklift veya iş makinesi darbesine maruz kalabilir. Profil ve beton düzeni geçecek araç yüküne göre hazırlanmalıdır. Ray yüksekliği yaya takılma riski oluşturmayacak biçimde düzenlenir.

Drenaj ve Don

Ray hattında su birikmesi çamur, korozyon ve don sorununu artırır. Zemin eğimi suyu raydan uzaklaştırmalı, gider kanalı teker hareketini engellememelidir.

Ray Temizliği

Taş, çakıl, yaprak ve buz teker ile ray arasına girebilir. Motor kapıyı zorlamadan önce ray temizlenmelidir. Yoğun yapışkan yağ kirin ray üzerinde tutulmasına neden olabilir.

Motor ve Kremayer İlişkisi

Raydaki yükselme ve çökme kapının motor pinyonuna göre konumunu değiştirir. Kremayer bazı noktalarda pinyona baskı yapabilir, bazı noktalarda diş teması azalabilir.

Motor için Kayar Kapı Motoru, dişli için Kayar Kapı Dişlisi sayfaları incelenebilir.

Ray Eğriliği Belirtileri

• Kapının belirli noktada ağırlaşması,
• Teker geçişinde vuruntu,
• Kremayer-pinyon sesinin değişmesi,
• Kapının yana salınımı,
• Teker flanşının raydan tırmanması,
• Ray ankrajlarının gevşemesi,
• Betonda çatlak veya oturma.

Ray Değişimi

Hasarlı bölüm değiştirilecekse yeni profil mevcut tekerle aynı geometriye sahip olmalıdır. Ek yerleri taşlanmalı ve geçiş kontrol edilmelidir. Ray değişimi sonrası kılavuz, kremayer ve limitler yeniden ayarlanır.

Konsollu Alternatif

Açıklıkta zemin rayının istenmediği, kar-buz veya bozuk zemin bulunan yerlerde konsollu kayar kapı düşünülebilir.

Alternatif için Konsol Kayar Kapı sayfasına bakılabilir.

Bakım

Ray temizliği, ankrajlar, ek yerleri, beton çatlakları, korozyon ve teker teması düzenli kontrol edilir. Ray üzerine sonradan beton, asfalt veya boya taşmamalıdır.

Sık Sorulan Sorular Kayar kapı rayı neden eğilir?

Araç darbesi, yetersiz beton, ince profil veya zemin oturması etkili olabilir.

Ray ek yeri ses yapar mı?

Seviye ve eksen farkı varsa teker geçişinde vuruntu oluşur.

Ray yağlanır mı?

Ray yüzeyinde yoğun yağ kir biriktirebilir; rulman bakımına uygun yöntem uygulanır.

Kışın ray nasıl korunur?

Su tahliyesi sağlanmalı, kar ve buz birikimi temizlenmelidir.

Hasarlı tek bölüm değişir mi?

Aynı profil ve düzgün ek hazırlanırsa bölüm değişimi yapılabilir.

Ray bozukluğu motoru etkiler mi?

Evet. Motor yükü ve kremayer-pinyon hizası değişir.
