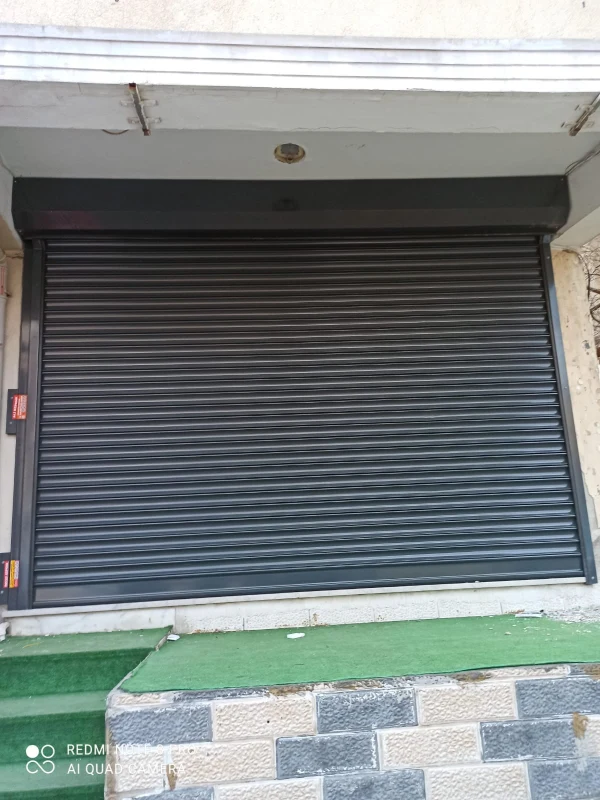

Endüstriyel Kapı Motoru

Endüstriyel Kapı Motoru, kapıyı yalnız hareket ettiren değil, üretim ve sevkiyat akışının sürekliliğini belirleyen tahrik birimidir. Fabrika kapısı günde yüzlerce kez çalışabilir, kısa sürede arka arkaya açılabilir veya uzun süre kapalı konumda yük tutabilir.

Motor Seçimi Kapı Tipiyle Başlar

Seksiyonel kapı yayla dengelenir ve motor çoğunlukla şaftı hareket ettirir. Sarmal kapıda perde ağırlığı sarım yarıçapıyla birlikte tork hesabına girer. Zincir aktarmalı kepenkte motor kapı şaftından uzakta bulunabilir.

Bu nedenle “kaç kilogram taşır?” sorusu tek başına yeterli değildir. Kapının hareket geometrisi bilinmeden motor karşılaştırması yapılmamalıdır.

Doğrudan Şaft Tahriki

İçi boş çıkış miline sahip operatör kapı şaftına doğrudan bağlanır. Şaft çapı, kama, tork kolu ve motor konsolu aynı sistem içinde seçilir. Eksen kaçıklığı rulman ve çıkış bağlantısında yüksek yük oluşturur.

Zincir Üzerinden Tahrik

Motor kaideye monte edilir, küçük pinyon ve büyük şaft dişlisi arasında zincir kullanılır. Dişli oranı çıkış torku ile hızı değiştirmeye imkân verir. Zincir hattı muhafaza içine alınmalıdır.

Ayrıntılı yapı için Zincir Aktarmalı Motor sayfası incelenebilir.

Tork Hesabının İki Yüzü Kapıyı Hareket Ettiren Tork

Perde veya panel yükü, sarım çapı, yay dengesi, ray sürtmesi ve hızlanma kuvveti bu değeri belirler.

Kapıyı Tutma Torku

Motor durduğunda fren ve redüktör kapının konumunu korur. Hareket torku yeterli bir motorun fren kapasitesi veya düşme emniyeti yetersiz olabilir.

Çıkış Hızı Operasyonla Birlikte Seçilir

Yavaş motor araç kuyruğu oluşturabilir; gereğinden hızlı motor ağır panel, ray ve güvenlik sistemi üzerinde ek dinamik yük yaratabilir.

Çevrim Hesabı Günlük Toplamdan İbaret Değildir

Gün boyunca elli kez çalışan kapı, sabah on dakikada kırk kez hareket ediyorsa motor termiği açısından ağır kullanım yaşar. Yoğun saat çevrimi ve ortam sıcaklığı çalışma sınıfını etkiler.

Motor Freni ile Düşme Emniyeti Karıştırılmamalı

Motor freni enerji kesildiğinde redüktör çıkışını tutmaya yardımcı olur. Bazı düşey kapılarda şaftın kontrolsüz hızlanmasını yakalayan bağımsız emniyet freni gerekir.

Fren parçası için Kepenk Motor Freni sayfasına bakılabilir.

Limit Sistemi Kapının Hafızasıdır

Mekanik çok turlu limit şaft dönüşünü kamlarla izler. Dijital konum sistemi motor dönüşünü elektronik olarak takip eder. Motor veya dişli oranı değiştiğinde limitler yeniden ayarlanır.

Elektrik Kesintisinde Kullanım

Acil el krankı, el zinciri veya hızlı manuel işletme seçeneği bulunabilir. Manuel kullanım güvenli noktadan yapılmalı ve motor enerjisi kesilmelidir.

Kontrol Panosu Çalışma Karakterini Belirler

Kontaktörlü pano temel komutları sunabilir. Elektronik kontrol ünitesi yavaşlama, otomatik kapanma ve emniyet kenarını yönetebilir. Frekans kontrollü sistem uyumlu motorda ayarlanabilir hız ve yumuşak hareket sağlar.

PLC Bağlantısında Sınır

PLC açma talebi verebilir ve kapı durumlarını okuyabilir. Emniyet fonksiyonları yalnız üst yazılım kararına bırakılmamalıdır.

Ortam Şartları

Toz motor soğutmasını ve limit kutusunu etkileyebilir. Soğuk depoda yağ viskozitesi ve yoğuşma, korozif alanda gövde ve kablo girişleri dikkate alınır.

Devreye Alma Kayıtları

Motor etiketi, şaft çapı, limit değerleri, fren testi, manuel zincir denemesi, hareket süresi ve emniyet tepkileri kayıt altına alınmalıdır.

Belirti ve Olası Kaynak

• Termik duruş: yoğun çevrim, düşük kapasite, ray sürtmesi veya kapı dengesizliği.
• Duruş sonrası kayma: fren, redüktör boşluğu veya ayrı emniyet cihazı.
• Her turda ses: şaft, kaplin, zincir, dişli veya rulman hizası.
• Limit değişimi: limit mekanizması, adaptör, zincir oranı veya şaft bağlantısı.

Karar Soruları Kapının ağırlığı biliniyorsa motor seçilebilir mi?

Hayır. Şaft çapı, sarım geometrisi, denge, hız ve çevrim de gerekir.

Frekans invertörü her motora bağlanır mı?

Motor ve kontrol ünitesi invertörlü çalışmaya uygun olmalıdır.

El zinciri günlük kullanım için midir?

Çoğunlukla acil veya servis amaçlıdır.

Zincir tahrikli kapıda ayrı emniyet freni gerekir mi?

Kapı tasarımı ve düşme riski üzerinden belirlenir; motor freni otomatik olarak yeterli sayılmaz.
