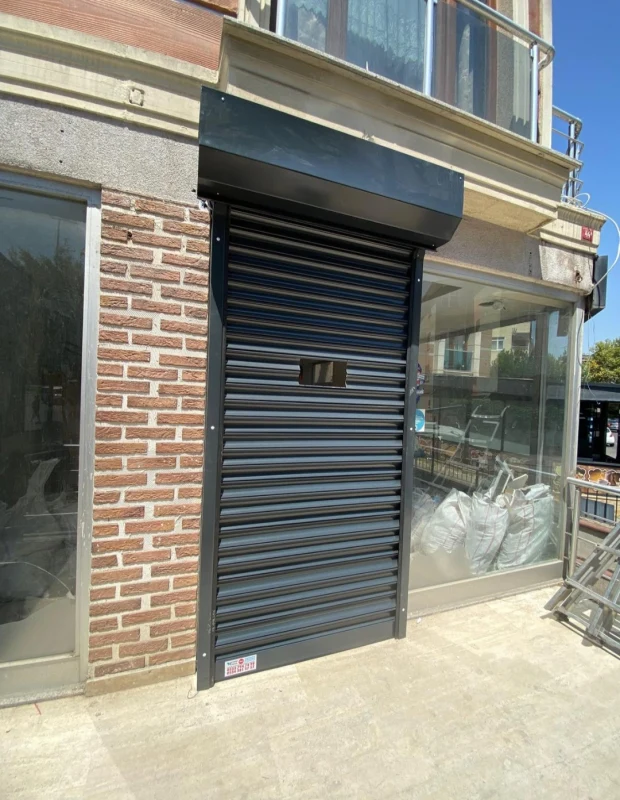

Panjur Rayı

Panjur Rayı, panjur perdesinin açılma ve kapanma sırasında düzgün bir dikey hat üzerinde hareket etmesini sağlayan yan kılavuz profilidir. Ray yalnız lameli yönlendirmez; rüzgâr, perde salınımı ve kullanım sırasında oluşan yatay kuvvetleri bağlantı noktaları üzerinden duvar veya taşıyıcı karkasa aktarır.

Doğru ray seçimi için lamel kalınlığı, yan kilit ölçüsü, perde genişliği, dış ortam şartları ve montaj yüzeyi birlikte incelenir. Görünüş olarak benzer iki rayın kanal derinliği, et kalınlığı ve fitil yapısı farklı olabilir. Bu nedenle yalnız dış ölçüye bakılarak parça değişimi yapılmamalıdır.

Panjur Rayının Görevleri

• Panjur perdesini açılma ve kapanma sırasında yönlendirmek,
• Lamellerin yana kaymasını ve açıklıktan çıkmasını sınırlamak,
• Rüzgâr ve titreşim kuvvetlerini taşıyıcı yüzeye aktarmak,
• Fitil aracılığıyla metal temasını ve çalışma sesini azaltmak,
• Kapalı perdenin yan boşluklarını düzenlemek,
• Alt profil ve panjur kutusuyla aynı ekseni korumak.

Standart ve Fitilli Panjur Rayı

Standart ray, lamelin metal kanal içinde hareket ettiği sade profildir. Fitilli rayda kanal içinde fırça, plastik veya sistem tasarımına uygun sürtünme azaltıcı parça bulunabilir. Fitil, lamelin ray yüzeyine doğrudan vurmasını azaltır ve daha dengeli hareket sağlar.

Fitil çok sıkı seçilirse motor yükü artar ve panjur yavaşlayabilir. Fazla gevşek fitil ise perdenin rüzgârda sallanmasına ve ses yapmasına neden olabilir. Fitilin lamel kesitiyle uyumlu olması gerekir.

Ray Kanalı ve Lamel Uyumu

Ray kanalının iç ölçüsü, lamel gövdesi ve yan kilitlerin rahat hareket edeceği kadar geniş olmalıdır. Kanal aşırı dar olduğunda sıcaklık değişimi, kir veya küçük bir lamel eğriliği sıkışma oluşturabilir. Aşırı geniş kanal ise perdeyi yeterince tutmaz ve çalışma sırasında yana vuruntu oluşabilir.

Lamel ayrıntıları için Panjur Lameli, tamamlanmış perde yapısı için Panjur Perdesi sayfaları incelenebilir.

Ray Derinliği ve Rüzgâr

Dış cephede rüzgâr panjur perdesini içeri veya dışarı doğru iter. Lamel uçları bu kuvveti raylara taşır. Açıklık genişledikçe perde alanı ve yatay esneme artar. Bu nedenle ray derinliği, lamel profili ve açıklık eni tek bir sistem olarak ele alınmalıdır.

Şiddetli rüzgâr alan cephede ince ve sığ ray kullanmak, perde uçlarının kanaldan çıkmasına neden olabilir. Ürünün gerçek açıklık ve rüzgâr kapasitesi üretici verileriyle kontrol edilmelidir.

Sıva Üstü ve Gömme Ray

Sıva üstü ray mevcut cepheye doğrudan monte edilir ve bakım sırasında daha kolay erişilir. Gömme ray cephe içinde daha az görünür bir görünüm sağlar; ancak kanalın sıva veya kaplama malzemesiyle daralmaması gerekir.

Gömme uygulamada su tahliyesi, vida erişimi ve rayın gerektiğinde sökülebilmesi baştan planlanmalıdır. Cephe kaplaması rayın hareket kanalına taşmamalıdır.

Montaj Yüzeyi ve Ankraj

Ray, beton, dolu tuğla, çelik karkas veya uygun taşıyıcı alt yapıya sabitlenmelidir. Isı yalıtım levhası, alçı levha veya ince kompozit panel tek başına taşıyıcı yüzey değildir. Bağlantı elemanı kaplamayı geçerek sağlam yapıya ulaşmalıdır.

Vida ve ankraj aralıkları rayın boyuna, perde yüküne ve duvar yapısına göre belirlenir. Rayın alt ve üst bölümlerinde yetersiz bağlantı bırakılması zamanla açılma ve titreşim oluşturabilir.

Düşeylik ve Paralellik

Sağ ve sol ray aynı düzlemde, birbirine paralel ve düşey olmalıdır. Raylar üstte daralıyorsa perde açılışta, altta daralıyorsa kapanışta sıkışabilir. Ölçü yalnız tek noktadan alınmamalı; üst, orta ve alt mesafeler karşılaştırılmalıdır.

Rayların kutu girişleriyle aynı eksende olmaması, lamellerin kutudan çıkarken kenara sürtmesine neden olur. Panjur kutusu için Panjur Kutusu sayfasına bakılabilir.

Ray İçinde Kir ve Yabancı Madde

Toz, kum, böcek kalıntısı, boya, sıva ve küçük taşlar ray kanalında sürtünme oluşturabilir. Yapışkan yağ kullanılması kirin daha hızlı birikmesine neden olabilir. Raylar yumuşak fırça veya uygun temizlik yöntemiyle temiz tutulmalıdır.

Ray Hasarı Nasıl Anlaşılır?

• Panjurun belirli seviyede takılması,
• Bir raydan sürtme veya metal vurma sesi gelmesi,
• Ray ağzında ezilme veya daralma bulunması,
• Fitilin katlanması ya da yerinden çıkması,
• Vida ve ankrajların gevşemesi,
• Perdenin bir tarafının diğerinden önce hareket etmesi,
• Rüzgârda normalden fazla sallanma oluşması.

Panjur Rayı Değişimi

Yeni ray mevcut lamel, yan kilit, kutu girişi ve alt profille uyumlu olmalıdır. Yalnız bir ray değiştirilecekse sağ ve sol kanal ölçülerinin aynı çalışma boşluğunu sağlaması gerekir. Farklı kesitte raylar perdenin eğri hareket etmesine yol açabilir.

Bakım

Ray kanalı, fitiller, bağlantı vidaları, ankrajlar ve paralellik düzenli kontrol edilir. Araç, eşya veya cephe işi nedeniyle ezilmiş ray zorla düzeltilmeden önce profil yapısı incelenmelidir. Keskin ve daralmış bölüm lameli kesebilir.

Sık Sorulan Sorular Her panjur rayı her lamele uyar mı?

Hayır. Kanal ölçüsü, yan kilit ve lamel kalınlığı tam uyumlu olmalıdır.

Fitilli ray daha sessiz midir?

Metal temasını azaltarak sessizliğe katkı sunabilir; hizasız montaj yine ses oluşturur.

Ray neden belirli noktada sıkıştırır?

Ezilme, sıva taşması, vida başı, kir veya ray paralelliği sorunu etkili olabilir.

Ray duvar yalıtımına sabitlenir mi?

Bağlantı yalıtımı geçerek sağlam taşıyıcı yüzeye ulaşmalıdır.

Gömme ray sonradan değişir mi?

Sökülebilirlik ve servis payı bırakıldıysa değiştirilebilir.

Raylara yağ sürmek gerekir mi?

Yoğun yapışkan yağ önerilmez; ürün ve fitil yapısına uygun bakım uygulanmalıdır.
