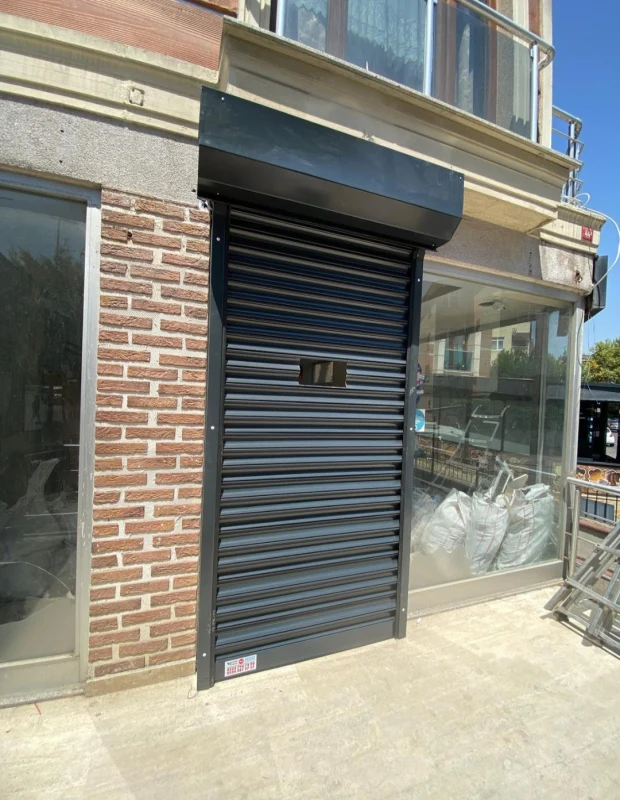

Panjur Kutusu

Panjur Kutusu, panjur perdesinin açık konumda sarıldığı mili, askıları, motoru ve yan taşıyıcı parçaları üst bölümde toplayan koruyucu gövdedir. Kutunun ölçüsü ve yapısı, panjurun düzgün sarılması kadar pencere görünümü, ısı yalıtımı, dış ortam dayanımı ve bakım erişimi üzerinde de etkilidir.

Panjur kutusu gereğinden küçük seçildiğinde lameller kapağa sürtebilir, perde sıkışabilir veya motor değişimi için yeterli alan kalmayabilir. Gereğinden büyük kutu ise cephede kaba görünüm ve gereksiz yer kaybı oluşturabilir. Uygun ölçü, lamel ve perde yüksekliği üzerinden hesaplanır.

Panjur Kutusunun İçinde Neler Bulunur?

• Panjur perdesinin sarıldığı mil veya boru,
• Perdeyi mile bağlayan askı aparatları,
• Motor veya manuel tahrik parçaları,
• Mil yatakları ve yan kapak bağlantıları,
• Limit ve kontrol kabloları,
• Lamelin raylara girişini düzenleyen kılavuz parçalar.

Kutu Ölçüsü Nasıl Hesaplanır?

Perde yüksekliği arttıkça mil üzerine daha fazla lamel sarılır ve rulo çapı büyür. Lamelin görünür yüksekliği, toplam kalınlığı ve birleşme şekli de sarım çapını etkiler. Mil çapı büyüdüğünde ilk sarım çapı artar; küçük mil kullanıldığında ise milin eğilme ve motor uyumu kontrol edilmelidir.

Lamel verileri için Panjur Lameli, perde yapısı için Panjur Perdesi sayfaları incelenebilir.

Dıştan Takma Panjur Kutusu

Dıştan takma kutu pencere veya kapının dış tarafına monte edilir. Mevcut binalarda sonradan panjur uygulaması için sık kullanılır. Yuvarlak, çeyrek yuvarlak, eğimli veya köşeli gibi farklı kesitlerde hazırlanabilir.

Dış ortam kutusunda yağmur suyunun içeride birikmemesi gerekir. Tahliye açıklıkları boya, sıva veya kaplama ile kapatılmamalıdır. Kablo geçişleri su almayacak şekilde düzenlenmelidir.

Monoblok ve Pencere Üstü Kutu

Monoblok sistemde kutu pencere doğramasının üstüne bağlanır ve pencereyle birlikte açıklığa yerleştirilir. Kutu yüksekliği net cam alanını etkileyebilir. Duvar, pencere ve servis kapağı birleşimlerinde hava ve ısı sızdırmazlığı önemlidir.

Bu uygulama için Monoblok Panjur sayfasına bakılabilir.

Gizli Panjur Kutusu

Gizli kutu sıva, cephe kaplaması veya pencere üstü boşluk içinde görünmeyecek biçimde yerleştirilir. Dış görünüm sadeleşir; ancak servis kapağının erişilebilir kalması gerekir. Kutu sıva ile tamamen kapatılırsa motor veya askı arızasında cephe kırılması gerekebilir.

Gizli uygulama ayrıntıları için Gizli Kutu Panjur sayfası incelenebilir.

Yan Kapakların Görevi

Kutunun iki ucundaki yan kapaklar mil yatağını, motor başını ve kutu panellerini bir arada tutar. Yan kapak eksenleri aynı hizada olmazsa mil eğri döner ve perde bir tarafa sarılabilir.

İlgili parça için Panjur Yan Kapağı sayfasına bakılabilir.

Servis Kapağı

Motor, askı, mil, yatak ve limit ayarına ulaşmak için kutunun açılabilir bölümü bulunmalıdır. Servis kapağı önüne sabit dolap, tabela, alçı kaplama veya perde kornişi yerleştirilmemelidir. Dekoratif kapama yapılacaksa sökülebilir olmalıdır.

Isı ve Hava Sızdırmazlığı

Pencere üstündeki kutu bina kabuğunda hassas bir birleşimdir. Kutu gövdesi, servis kapağı ve duvar birleşiminde açık boşluk bırakılmamalıdır. Yalıtım malzemesi hareketli mile, motora veya perde sarımına temas etmemelidir.

Isı odaklı sistem için Isı Yalıtımlı Panjur sayfası incelenebilir.

Kutu İçinde Sürtme Neden Oluşur?

• Kutunun sarım çapına göre küçük seçilmesi,
• Askıların perdeyi eğri bağlaması,
• Mil veya yan kapakların eksen dışı olması,
• Servis kapağının içeri doğru eğilmesi,
• Lamelin yan tarafa kayması,
• Kutu içinde yabancı vida veya parça bulunması.

Motor ve Kablo Yerleşimi

Tüp motor mil içinde yer alır ve motor başı yan kapak bölgesine bağlanır. Kablo sarım alanından uzak tutulmalı ve servis kapağından ulaşılabilir olmalıdır. Radyo alıcı anteni metal kutu içinde tamamen kapanırsa kumanda menzili etkilenebilir.

Bakım

Kutu kapağı, bağlantı vidaları, yan kapaklar, mil yatakları, motor, askılar ve lamel sarımı düzenli kontrol edilir. Kutu içinde vuruntu, sürtme, su izi veya kapak titreşimi görülürse sistem zorlanmamalıdır.

Sık Sorulan Sorular Panjur kutusu neden farklı ölçülerde üretilir?

Perde yüksekliği, lamel kalınlığı, mil ve motor sarım hacmini değiştirir.

Kutu sonradan küçültülebilir mi?

Güvenli sarım çapı izin veriyorsa farklı sistem incelenebilir; rastgele kesilmemelidir.

Servis kapağı kapatılır mı?

Dekoratif biçimde gizlenebilir ancak bakım için açılabilir kalmalıdır.

Kutu içine su girmesi normal midir?

Dış kutu suyu tahliye edecek yapıda olmalı; birikme ve içeri sızıntı kontrol edilmelidir.

Kutu neden ses yapar?

Gevşek kapak, lamel sürtmesi, mil hizası veya motor titreşimi etkili olabilir.

Eski kutuya farklı lamel takılır mı?

Sarım çapı, ray, mil ve motor uyumu kontrol edilmeden takılmamalıdır.
