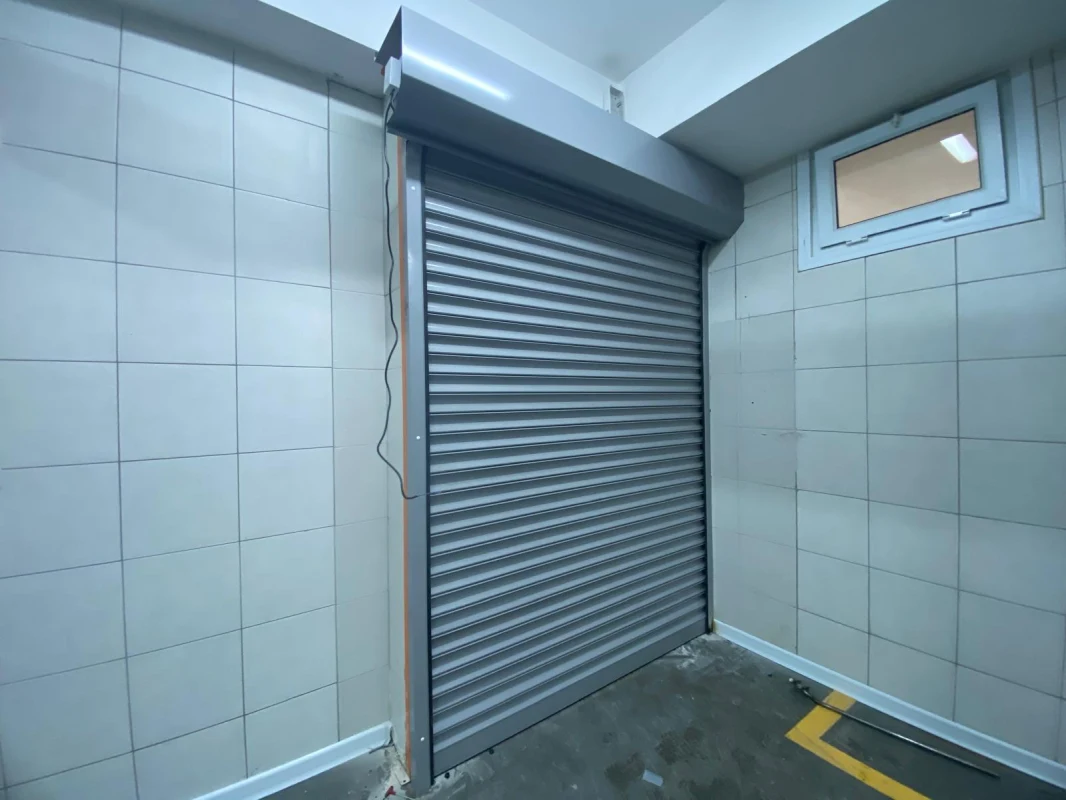

Kepenk Mil Borusu

Kepenk Mil Borusu, kepenk mekanizmasının yapısal şaftıdır. Yay, tambur, yatak, motor bağlantısı ve perde hareketinden gelen yükler bu boru üzerinden taşınır. Bu nedenle yalnız çap değil, et kalınlığı ve yatak mesafesi de önemlidir.

Mil Borusu ile Sarım Borusu Arasındaki Ayrım

Mil borusu çoğunlukla yay ve taşıyıcı mekanizmanın ana şaftı olarak çalışır. Kepenk Sarım Borusu ise perdenin askılarla doğrudan bağlandığı ve üzerine sarıldığı eleman olarak tanımlanır. Bazı sistemlerde aynı boru iki görevi birden üstlenebilir.

Boru Hangi Yüklere Maruz Kalır?

• Perde ağırlığından doğan eğilme,
• Motor ve yay torkundan doğan burulma,
• Yön değişimindeki darbe,
• Yatak ve konsollardaki noktasal yük,
• Tambur ve bağlantı parçalarının sıkma kuvveti.

Çap Neyi Değiştirir?

Boru çapı büyüdükçe eğilme ve burulmaya karşı rijitlik artabilir. Ancak daha büyük çap, tambur, motor adaptörü, kutu hacmi ve sarım geometrisini de değiştirir. Tek başına “kalın boru daha iyidir” yaklaşımı yeterli değildir.

Et Kalınlığı

İnce cidarlı boru delik, kaynak ve kama çevresinde ezilebilir. Fazla ağır boru ise taşıyıcı konsol ve montaj yükünü artırır. Kesit gerçek perde ve açıklık yüküne göre belirlenir.

Uzun Açıklıkta Sehim

Yataklar arası mesafe arttıkça boru ortasında eğilme oluşabilir. Sehim, askıların yük paylaşımını ve perdenin sarım merkezini bozar. Boru orta noktada kutu paneline yaklaşabilir.

Burulma ve Gecikmeli Hareket

Motor tork verdiğinde zayıf boru önce burulur, sonra perde hareket eder. Yön değişiminde tok ses, limit noktasında küçük fark ve askılarda düzensiz yük oluşabilir.

Motor Tarafı Bağlantısı

Kama, kaplin, flanş veya adaptör kullanılabilir. Bağlantı boru eksenini kaçırmamalı ve torku geniş yüzeyden aktarmalıdır. Gevşek kama boru ve motor çıkışını aşındırır.

Yay ve Tambur Bağlantısı

Yay torku tambur veya plakalar üzerinden mile aktarılır. Kaynak, cıvata ve sabitleme noktaları yüksek çevrimde yorulabilir. Kaynak dikişi yalnız yüzeyden değil çatlak ve nüfuziyet açısından incelenir.

Karşı Yatak ve Kapsül

Ayarlı kapsül veya rulman boru ucunu taşır. Kapsül boru içinde boşlukluysa salınım oluşur. Yatak merkezi motor tarafıyla aynı eksende olmalıdır.

Kaynak Isısının Etkisi

Boruya büyük plaka kaynatılırken ısıl çekme ekseni bozabilir. Kaynak sonrası doğruluk ve salınım kontrol edilir. Galvanizli yüzeyde uygun iş güvenliği ve kaplama yenilemesi gerekir.

Pas ve İçten Korozyon

Dış yüzey sağlam görünse bile boru içinde yoğuşma pas oluşturabilir. Uçlar, kaynak delikleri ve su giriş noktaları incelenir. Çukur korozyon et kalınlığını bölgesel azaltır.

Boru Doğruluk Kontrolü

1. Boru güvenli biçimde boşta döndürülür.
2. Orta noktadaki salınım izlenir.
3. Motor ve karşı yatak merkezleri ölçülür.
4. Kaynaklı plakalar eksen açısından kontrol edilir.
5. Tambur ve askı konumları karşılaştırılır.
6. Yük altında sarım davranışı gözlenir.

Mil Borusu Arızası Nasıl Görünür?

Perde bir tarafa sarılır, kutu içinde boru salınım yapar, rulmanlar sık arızalanır veya motor bağlantısında boşluk oluşur. Yalnız ray ayarıyla bu belirtiler kaybolmayabilir.

Kepenk Mil Borusu Soruları Mil borusu neden ortadan eğilir?

Yetersiz çap-et kalınlığı, uzun yatak aralığı veya aşırı perde yükü etkili olabilir.

Boruya motor vidası atılır mı?

Motor veya kablo konumu bilinmeden rastgele vida kullanılmamalıdır.

Paslı boru boyanarak kullanılır mı?

Et kalınlığı ve kaynaklar incelenmeden yalnız boya yeterli değildir.

Boru değişince limit ayarı gerekir mi?

Sarım geometrisi veya bağlantı konumu değiştiyse limitler yeniden kontrol edilir.
