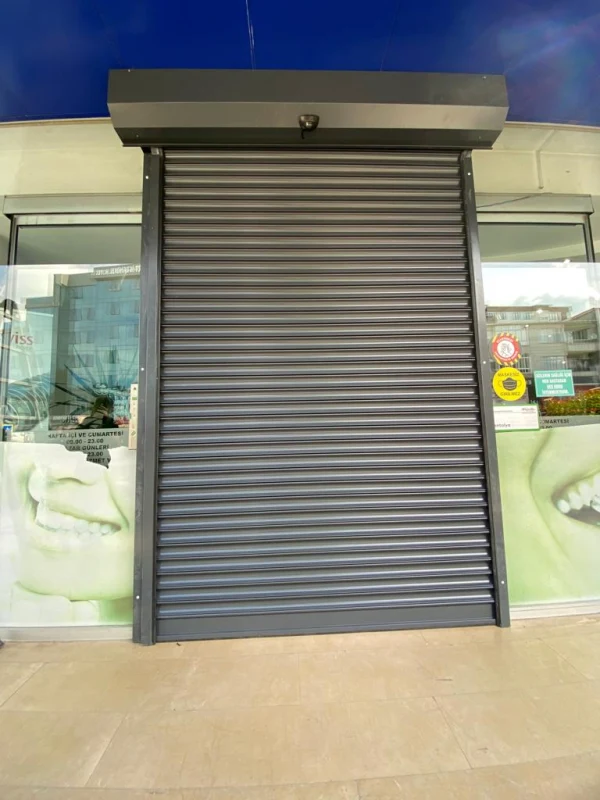

Kepenk Kutu Konsolu

Kepenk Kutu Konsolu, sarım kutusunu açıklığın üstünde doğru konumda tutan yapısal brakettir. Kutu görünüşte hafif bir sac gövde olsa da içinde motor, sarım borusu, perde paketi ve rulman parçaları bulunur; toplam yük konsol üzerinden binaya aktarılır.

Konsol Hangi Parçaları Taşır?

• Kutu panelleri ve yanak sacları,
• Motor veya rulman braketleri,
• Sarım borusu ile açık konumdaki perde,
• Kablo ve servis ekipmanı,
• Yön değişimindeki dinamik kuvvetler.

Duvara Yakın ve Çıkmalı Montaj

Kutu duvara ne kadar uzaksa konsol üzerindeki eğilme momenti o kadar büyür. Uzun kolu olan ince L profil kolay esner. Çıkma mesafesi artıyorsa üçgen takviye veya daha rijit kesit gerekir.

L Konsol

Basit duvar-kutu bağlantısı sağlar. Kol boyu kısa ve yük sınırlıysa kullanılabilir. Dikey ve yatay kolların birleşim bölgesi tork altında dikkatle kontrol edilir.

Üçgen Takviyeli Konsol

Çapraz parça yatay kolun eğilmesini sınırlar. Takviye servis kapağını ve motor kablosunu kapatmamalıdır.

Konsol ile Taşıyıcı Konsol Ayrımı

Kepenk Taşıyıcı Konsolu motor ve şaft gibi ana mekanik yükleri doğrudan taşıyabilir. Kutu konsolu kutu gövdesi ve uç plakalarının bina bağlantısına odaklanır. Bazı ağır sistemlerde tek konstrüksiyon iki görevi birden üstlenir.

Şaft Merkezinin Korunması

Sağ ve sol kutu konsolu farklı yükseklikteyse yanak sacları ve sarım borusu çapraz kalır. Kutu yatay görünse bile şaft delikleri aynı merkezde olmayabilir. Ölçüm taşıyıcı eksenden yapılır.

Beton Duvara Ankraj

Ankraj kenar mesafesi, gömme derinliği ve beton durumu önemlidir. Gevşek sıva temizlenmeli, delik gerçek taşıyıcıya ulaşmalıdır. Kimyasal veya mekanik ankraj seçimi yük ve zemin şartına göre yapılır.

Boşluklu Duvar

Boş tuğla veya gaz beton ağır kutu için özel bağlantı ve yük dağıtma plakası isteyebilir. Standart plastik dübel motorlu kepenk yükü için uygun olmayabilir.

Çelik Kolona Montaj

Cıvatalı kelepçe veya kaynaklı bağlantı kullanılabilir. İnce kolon cidarı lokal ezilmemeli, kaynak ısısı taşıyıcıyı eğmemelidir.

Kutu Eğimi Ne Oluşturur?

Sarım paketi bir tarafa yürür, kapak açıklıkları değişir ve yağmur suyu bir köşede birikir. Ray girişleriyle kutu merkezi bozulursa lamel üst bölgede sürter.

Motor Titreşimi

Konsol düşük rijitlikteyse motor çalışırken kutu titreşir ve kapak sacları rezonans yapar. Sadece kapağa sünger eklemek yerine konsol ve ankraj hareketi incelenir.

Korozyon Noktaları

Duvarla konsol arasındaki görünmeyen yüzey, kaynak dikişi ve kesilmiş kenarlar paslanabilir. Su birikmesini önleyen montaj ve uygun kaplama gerekir.

Servis Alanı

Konsol servis kapağının açılmasını, motorun çıkarılmasını veya limit ayarına erişimi engellememelidir. Bakım için gerekli el aleti mesafesi önceden bırakılır.

Konsol Kontrol Sırası

1. Kutu ve perde güvenli konuma alınır.
2. Ankraj, kaynak ve plaka yüzeyi incelenir.
3. Sağ-sol konsol yüksekliği ölçülür.
4. Kutu yataylığı ve şaft merkezi kontrol edilir.
5. Motor yön değişiminde hareket gözlenir.
6. Korozyon koruması ve son sıkma yapılır.

Kepenk Kutu Konsolu Soruları Kutu doğrudan rayların üstüne oturabilir mi?

Sistem tasarımı ray-yanak bağlantısını taşıyıcı olarak kullanıyorsa mümkündür; yük yolu doğrulanmalıdır.

Konsol neden duvardan ayrılıyor?

Yanlış ankraj, zayıf duvar, fazla çıkma veya motor titreşimi etkili olabilir.

Daha kalın sac yeterli olur mu?

Geometri, takviye ve ankraj düzeni de rijitliği belirler.

Konsol değişince kutu sökülür mü?

Yük güvenli biçimde desteklenir; montaj yapısına göre kutunun kısmen veya tamamen sökülmesi gerekebilir.
