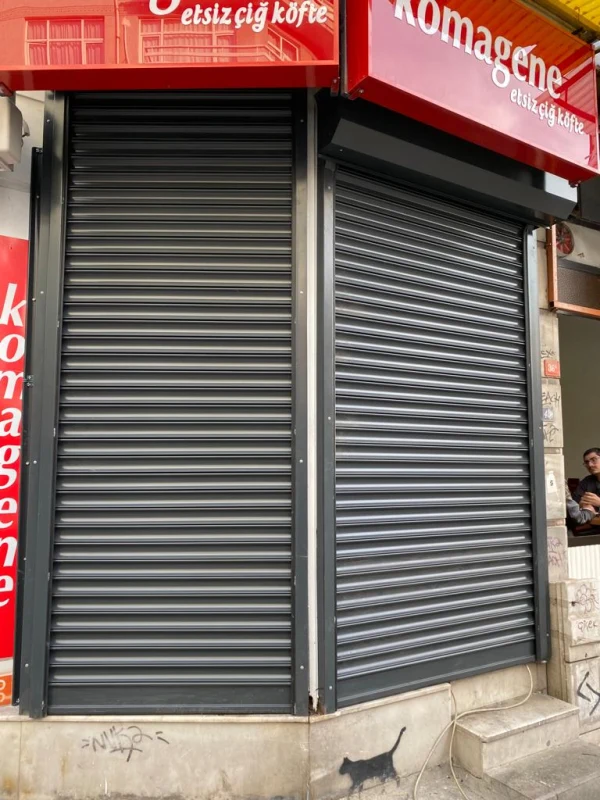

Kepenk Kılavuz Rayı

Kepenk Kılavuz Rayı, perdenin kutudan çıktıktan sonra hangi hatta ilerleyeceğini belirler. Standart raydan farklı olarak giriş ağzı, üst kılavuz parçaları ve kanal geometrisi özellikle vurgulanır; çünkü lamellerin en kritik geçişi kutu-ray birleşimindedir.

Kutu ile Ray Arasındaki Geçiş

Perde boru üzerinden açıldığında dairesel sarımdan düz düşey harekete geçer. Kılavuz rayın üst ağzı bu yön değişimini yumuşatmalıdır. Keskin kenar veya yanlış açı lamel mafsalını zorlar.

Giriş Ağzı Çok Dar Olursa

• Lamel uçları ray kenarına çarpar.
• Perde açılırken kısa süre takılır.
• Motor akımı başlangıçta yükselir.
• Yan kilit ve fitiller aşınır.
• Kutu içinde vuruntu sesi oluşur.

Giriş Ağzı Çok Geniş Olursa

Perde üst bölgede gereğinden fazla yan hareket yapabilir. Lameller ray kanalına düzensiz girer ve rüzgârda kutu girişinde ses oluşur.

Kanal Derinliği

Ray, lamel uçlarını güvenli miktarda içine almalıdır. Geniş açıklıkta veya rüzgâr etkisinde daha derin kılavuz gerekebilir. Kanal derinliği tek başına yeterli değildir; lamel uç kilidi ve ray ankrajı da uyumlu olmalıdır.

Fitilli Kılavuz

Fırça veya polimer parça lamelin ray içindeki temasını düzenler. Fitil üst girişte kıvrılmışsa perde her çevrimde aynı noktaya takılır.

Rayların Paralelliği

Üstte, ortada ve altta net açıklık ölçülür. Duvar eğriyse takoz veya taşıyıcı profil kullanılarak raylar kendi aralarında paralel tutulur.

Sarım Borusuyla Merkez İlişkisi

Boru bir tarafa yakınsa perde kutudan raylara çapraz girer. Kılavuz ray doğru olsa bile lamel bir yana sürter. Şaft merkezi ve raylar birlikte ayarlanmalıdır.

Rüzgâr Kancalı Kılavuz

Lamel uçlarındaki özel kancalar ray içinde tutulur. Kanca rayın genişletilmiş odacığında hareket eder. Standart lamel ve standart rayla aynı boşluklar kullanılmaz.

Ankraj Deliği Kanalı Daraltmamalı

Vida başı, kaynak çapakları veya dübel kenarı ray içinde kalırsa lameli çizer. Gömme başlı veya ray sistemine uygun bağlantı uygulanır.

Ray Üst Kılavuz Parçası

Plastik veya metal giriş parçası lameli yumuşak yüzeyden kanala alır. Aşınmış kılavuz keskinleşebilir ve yan kilitleri koparabilir.

Rayın Alt Bölgesi

Araç ve palet darbeleri en çok tabanda oluşur. İçeri bükülmüş birkaç milimetrelik bölüm alt profilin geçişini durdurabilir. Koruyucu baba veya bariyer düşünülebilir.

Temizlik ve Bakım

Ray içindeki taş, metal talaşı ve sertleşmiş kir çıkarılır. Yoğun gres yerine fitil ve ray üreticisinin uygun gördüğü bakım uygulanır. Yağ, tozu yüzeye yapıştırabilir.

Kılavuz Ray ile Kepenk Rayı Ayrımı

Kepenk Rayı genel yan taşıyıcı-kılavuz profili ifade eder. Kılavuz ray içeriğinde özellikle üst giriş, lamel yönlendirme ve geçiş geometrisi ele alınır.

Değişim Sonrası Test

1. Raylar düşey ve paralel ayarlanır.
2. Üst girişler boru merkezine göre konumlanır.
3. Perde elle kısa mesafe raylara alınır.
4. Motor düşük riskli kısa komutlarla çalıştırılır.
5. Giriş, orta ve alt bölgede sürtünme dinlenir.
6. Yan boşluk ve limitler kontrol edilir.

Kepenk Kılavuz Rayı Soruları Ray girişinde kepenk neden ses yapar?

Kılavuz aşınması, dar ağız, eksen kaçıklığı veya lamel uç hasarı etkili olabilir.

Üst ağız genişletilebilir mi?

Sistem ölçüsüne göre kontrollü parça kullanılmalıdır; rastgele genişletme perde tutuşunu bozabilir.

Fitilsiz kılavuz çalışır mı?

Sistem tasarımına göre çalışabilir; ses, sürtünme ve boşluk davranışı farklı olur.

Ray değişince kutu ayarı gerekir mi?

Üst giriş ve boru merkezi yeniden kontrol edilmelidir.
