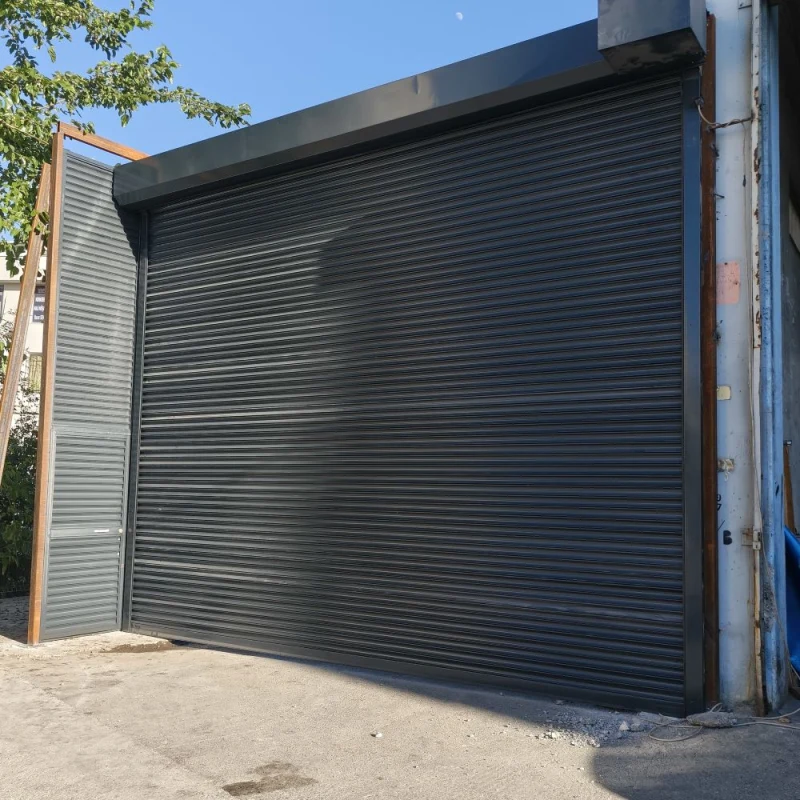

Kepenk Motor Limit Ayarı

Kepenk Motor Limit Ayarı, motorun nerede duracağını öğretme işlemidir. Doğru ayar yalnız kepengin tamamen açılıp kapanmasını sağlamaz; askıları, lamelleri, alt profili, motoru ve sarım kutusunu aşırı yükten korur.

Limit Ayarından Önce Mekanik Durum Kontrol Edilir

Rayda sıkışma, eğri lamel, gevşek askı veya boru sehimi varsa limit ayarıyla düzgün çalışma elde edilemez. Önce kepenk kısa mesafede hareket ettirilir ve sarımın iki yana eşit ilerlediği görülür.

Üst Limitin Görevi

Kepenk açılırken alt profilin ray içinde güvenli bölgede kalması gerekir. Perde fazla yukarı giderse alt profil raydan çıkabilir, askılar ters sarılabilir veya lameller kutu içinde sıkışabilir.

Alt Limitin Görevi

Kapalı konumda alt profil zemine oturur. Motor bundan sonra çalışmaya devam ederse perde sıkışır, askılar ve raylar yük altında kalır. Alt limit zemine temasla birlikte kontrollü durmalıdır.

Mekanik Limitli Motorda Ayar Mantığı

Motor kafasındaki iki ayar noktası yukarı ve aşağı hareket sınırlarını değiştirir. Hangi vidanın hangi yönü etkilediği motorun montaj tarafına göre farklı olabilir. İşaretler kontrol edilmeden rastgele çevrilmemelidir.

Kamlı Endüstriyel Limit Kutusu

Yan motor ve endüstriyel operatörde dönen kamlar mikro anahtarları tetikler. Kaba ve hassas ayar farklı parçalarla yapılabilir. Kam sabitlemesi gevşek bırakılırsa limit zamanla kayar.

Elektronik Limit Ayarı

Elektronik sistemde uç noktalar program düğmesi, kumanda, servis kablosu veya kontrol ünitesi üzerinden kaydedilir. Motor yönü ve perde hareketi doğrulanmadan hafıza işlemi başlatılmamalıdır.

Güvenli Ayar Yöntemi

1. Kepenk orta konuma alınır.
2. Yukarı ve aşağı yönler kısa komutla doğrulanır.
3. Üst noktaya küçük hareketlerle yaklaşılır.
4. Alt profil ray içinde güvenli konumda bırakılır.
5. Alt noktaya kısa hareketlerle inilir.
6. Zemine gereksiz baskı oluşmadan duruş ayarlanır.
7. En az birkaç tam çevrim yapılarak tekrarlanabilirlik kontrol edilir.

Neden Küçük Adımlarla İlerlenir?

Bir ayar vidasının tek turu motor modeline göre büyük hareket farkı oluşturabilir. Büyük değişiklikler perdeyi kutuya veya zemine zorlayabilir. Her küçük ayardan sonra kısa test yapılır.

Limit Ayarı Sürekli Bozuluyorsa

• Taç veya tahrik adaptörü boru içinde kayıyor olabilir.
• Motor kafası brakette oynuyor olabilir.
• Kam sabitlemesi gevşek olabilir.
• Redüktör veya kama boşluğu artmış olabilir.
• Fren kapıyı duruşta tutmuyor olabilir.
• Perde bir tarafa sarılıyor olabilir.

Bu durumda yalnız yeniden ayar yapmak yerine mekanik aktarım incelenir.

Motor veya Boru Değişince Neden Eski Ayar Kullanılmaz?

Motor devri, adaptör boşluğu, boru çapı veya perde sarım paketi değişmiş olabilir. Aynı süre veya tur artık farklı kapı konumuna karşılık gelir.

Limit ile Emniyet Kenarı Aynı İşlevde Değildir

Limit normal açık ve kapalı konumları belirler. Fotosel veya emniyet kenarı ise hareket sırasında engel algılar. Limit ayarı güvenlik sensörlerinin yerine geçmez.

Ayar Sonrası Kontrol

Kepenk birkaç kez tam açılıp kapatılır. Üstte askı, lamel ve alt profil; altta zemin baskısı ve motor sesi gözlenir. Kumanda, buton ve otomatik kapanma senaryoları ayrı test edilir.

Limit parçası için Kepenk Limit Switch sayfası incelenebilir.

Kepenk Motor Limit Ayarı Soruları Limit vidası çok çevrildi, ne yapılır?

Kepenk güvenli orta konuma alınır ve motor modeline uygun başlangıç yöntemiyle yeniden ayarlanır.

Kepenk üstte duruyor fakat alt profili görünmüyor; normal mi?

Alt profil ray kılavuzunda güvenli pay bırakmalıdır. Tamamen kutuya çekilmesi riskli olabilir.

Alt limitte motor uğultu yapıyor, neden?

Limit geç kalıyor, perde sıkışıyor veya fren-kontrol devresi uygun çalışmıyor olabilir.

Limit ayarı kendi kendine değişir mi?

Sağlam sistemde tekrarlanabilir olmalıdır; mekanik boşluk veya limit arızası varsa kayabilir.
