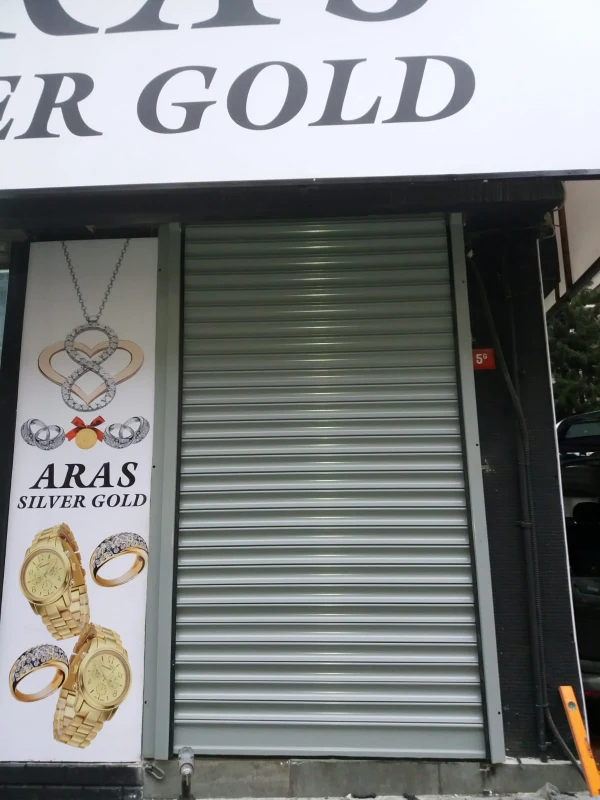

Kepenk Alt Profili

Kepenk Alt Profili, kepenk perdesinin zemine ulaşan son ve çoğu zaman en rijit elemanıdır. Üstündeki lamelleri aynı hat üzerinde tutar, kapanma yükünü dağıtır ve fitil, kilit veya emniyet kenarına taşıyıcı yüzey sağlar.

Alt Profil Neden Lamellerden Daha Farklıdır?

Standart lamel perdeyi oluşturur; alt profil ise zemin teması ve kilitleme yükü nedeniyle daha yüksek kesit rijitliğine ihtiyaç duyabilir. Geniş açıklıkta ince profil ortadan sarkabilir ve iki raydaki hareketi bozabilir.

Lamel ile Mafsal Uyumu

Alt profilin üst bağlantısı son lamelin mafsalına tam oturmalıdır. Benzer görünen fakat farklı seri profil zorla geçirilirse hareket hattı sıkışabilir veya bağlantı açılabilir.

Alt Fitil Kanalı

Profilin altındaki kanal kauçuk fitili taşır. Basit sızdırmazlık fitili ile sensörlü emniyet fitili aynı kesiti istemeyebilir. Kanal genişliği, taban şekli ve uç kapaklar birlikte seçilir.

Fitil ayrıntıları için Kepenk Alt Emniyet Fitili sayfası incelenebilir.

Emniyet Kenarı Entegrasyonu

Optik veya direnç izlemeli güvenlik kenarı kullanılacaksa profil içinde sensör uçları, kablo çıkışı ve deformasyon payı için yeterli alan bulunmalıdır. Sensör kablosu keskin profil kenarında ezilmemelidir.

Yan Sürgü ve Kilit Delikleri

Manuel kilit için açılan yuvalar profilin taşıyıcı bölgelerini zayıflatmamalıdır. Sürgü kuvveti yalnız ince cidara değil, güçlendirme plakası ve uygun karşılığa aktarılmalıdır.

Elektronik Kilit Bağlantısı

Solenoid veya motorlu kilit alt profile bağlanabilir. Kablo, hareket boyunca ray ve lamellere takılmayacak biçimde taşınır. Kilit açık geri bildirimi motor çalışmadan önce kontrol edilmelidir.

Profil Düzlüğü Neden Önemlidir?

Eğri alt profil bir rayda fazla, diğer rayda az boşluk bırakır. Kepenk kapanırken titreşim, sıkışma ve zeminde eşit olmayan temas oluşur. Yalnız fitil kalınlığıyla eğrilik gizlenmemelidir.

Zemin Eğriliğinin Etkisi

Zemin ortada yüksekse profil yalnız orta noktada basar, uçlarda boşluk kalır. Bir taraf yüksekse kepenk alt limite eğik yükle ulaşır. Zemin ve alt limit birlikte düzenlenmelidir.

Geniş Açıklıkta Sehim

Profil kendi ağırlığı, kilit parçaları ve kapanma baskısıyla ortada sehim yapabilir. Kesit yüksekliği, iç takviye ve malzeme açıklık genişliğine göre seçilir.

Alt Profil Ağırlığının Motor Hesabına Etkisi

Güçlendirilmiş çelik veya ağır kilitli profil toplam perde ağırlığını artırır. Motor, boru ve askı seçimi yapılırken alt profil hesaba katılır.

Darbe Hasarı

Forklift, palet veya araç profili ezerse yalnız görünen yüzey değil mafsal, fitil kanalı ve sensör hattı kontrol edilir. Ezilmiş kesit ray içine girerken sıkışabilir.

Uç Kapaklar

Profil uçlarındaki parçalar keskin kenarı kapatabilir, fitili tutabilir veya ray içi boşluğu düzenleyebilir. Eksik uç parça fitilin yana kaymasına ve ray içinde ses oluşmasına neden olabilir.

Alt Profil Değişim Sırası

1. Perde güvenli konuma alınır.
2. Lamel serisi ve mafsal ölçüsü kaydedilir.
3. Kilit, fitil ve sensör bileşenleri sökülür.
4. Yeni profil doğru boyda ve dik kesilir.
5. Uç parçaları ve fitil takılır.
6. Ray içinde iki yanda boşluk kontrol edilir.
7. Alt limit ve emniyet kenarı yeniden test edilir.

Kepenk Alt Profili Soruları Alt profil neden ortadan eğiliyor?

Yetersiz kesit, geniş açıklık, darbe veya kapanmada aşırı motor baskısı etkili olabilir.

Her alt profile kilit takılır mı?

Kesit, güçlendirme ve kilit mekanizması uygun olmalıdır.

Alt profil değişince limit ayarı gerekir mi?

Profil yüksekliği ve fitil teması değişebileceği için alt limit yeniden kontrol edilir.

Alt fitil olmadan kullanılabilir mi?

Zemin teması, sızdırmazlık ve emniyet kenarı işlevleri olumsuz etkilenebilir.
